分辨率:数模(DA)转换16位。
线性度:±0.1%~±1%的非线性误差。
单圈/多圈:单圈编码器测量360°内的位置;多圈型号通过齿轮组或数字协议扩展测量范围。
模拟量4mA和20mA对应位置:零点设置和20mA电压位置对应值,可通过上位机软件编程任意设置。
分辨率:数模(DA)转换16位。
线性度:±0.1%~±1%的非线性误差。
单圈/多圈:单圈编码器测量360°内的位置;多圈型号通过齿轮组或数字协议扩展测量范围。
模拟量4mA和20mA对应位置:零点设置和20mA电压位置对应值,可通过上位机软件编程任意设置。
应用领域:
自动化高度,长度位置反馈。
钢铁冶金、发电厂、物流输送线。
以及其它非防爆环境下使用。

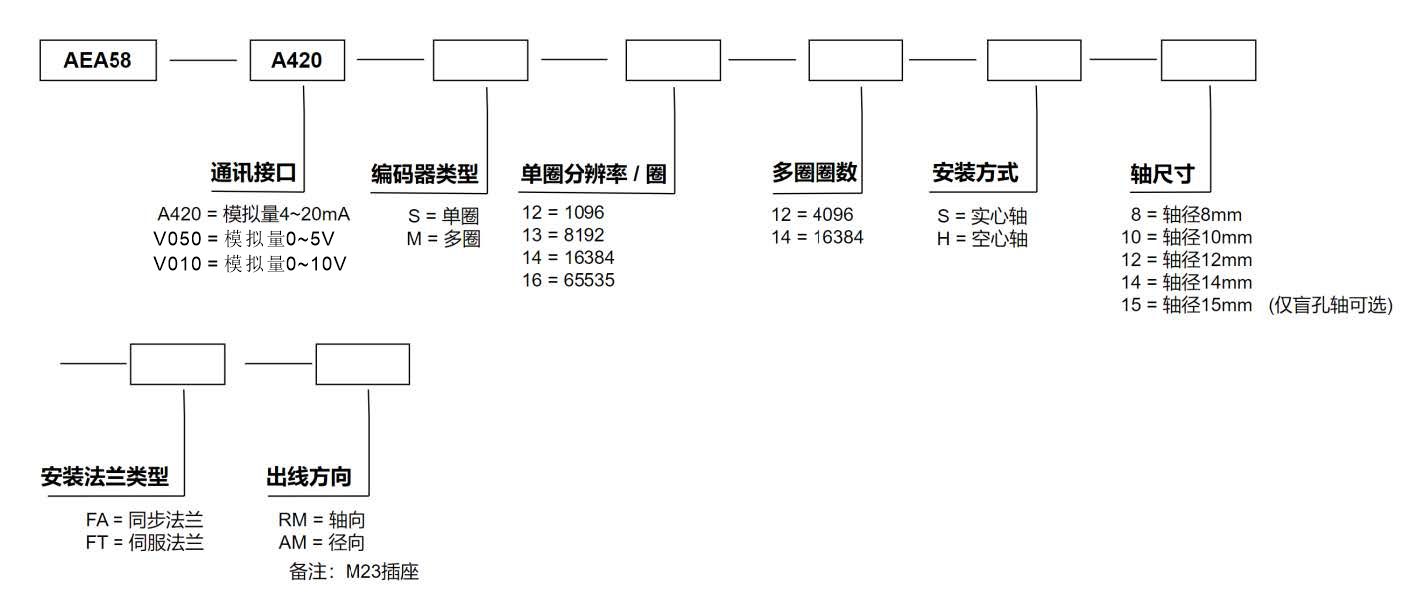

选项代码:
工作电压 10-30Vdc (或5Vdc可选)
消耗电流 < 50mA (24Vdc)
输出信号 4~20mA,可设定长度、角度应用输出
输出负载 ≤ 400欧姆,标准工作200-250欧姆
信号调整 可0V输出微调,10 V输出微调;可方向设置;可预设位置,外部置位
单圈分辨率 16位(65535)
连续圈数 14位(16384)
多圈技术 机械齿轮
防护等级 (轴) IP65/67
防护等级 (外壳) IP66/IP67
工作温度 -40 °C- +80°C
储存温度 -40℃~ +80℃
湿度 98%相对湿度, 无凝结状态
外壳材料 铝合金
外壳涂层 阴极防腐蚀防护(> 720小时耐盐雾测试) + 油漆喷涂
法兰材料 铝
轴的材料 不锈钢 V2A (1,4305; 303)
转动惯量 ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩 ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高速度 ≤ 2400 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G(16毫秒半弦波,EN60068-2-29)
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
连接方向 径向/轴向 可选
电缆长度 标准1 m ,其余长度可定制
导线截面 0.14 mm² / AWG 26
材料 / 类型 PVC
电缆直径 7.1 mm (0.28 in)
最小弯曲半径 46 mm (1.81") 固定, 61 mm (2.4") 弯曲
