◆绝对式以太网编码器AEP58-EIP S/M系列特点
+ 实心轴8~14可选，盲孔轴8~15可选。
+ 单圈光电原理结构，多圈光学齿轮组结构。
+ 输出接口EtherNet/IP 工业以太网编码器。
+ 分辨率、计数方向及速度反馈等可自由调用。
+ 机械模块化设计，轴和法兰根据需求自由装配。
◆应用领域：
+ 自动化流水线，汽车物流输送线。
+ 钢铁冶金、造纸印刷、纺织机械。
+ 以及其它非防爆环境下使用。

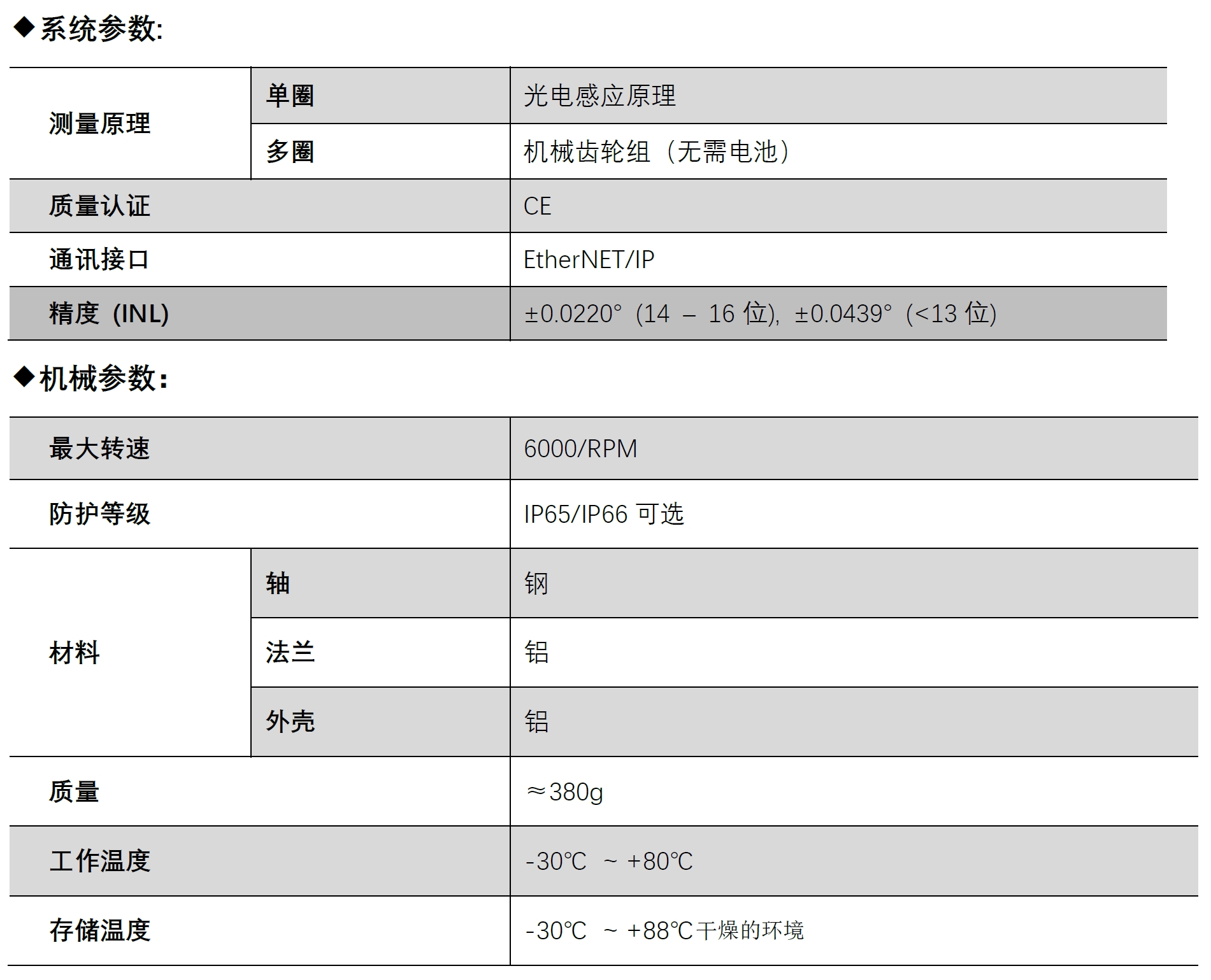

系统参数:
测量原理 | 单圈 | 光电感应原理 |
多圈 | 机械齿轮组（无需电池） | |
质量认证 | CE | |
通讯接口 | EtherNET/IP | |
精度 (INL) | ±0.0220° (14 – 16 位), ±0.0439° (<13 位) | |
机械参数：
最大转速 | 6000/RPM | |
防护等级 | IP65/IP66 可选 | |
材料 | 轴 | 钢 |
法兰 | 铝 | |
外壳 | 铝 | |
质量 | ≈380g | |
工作温度 | -30℃ ~ +80℃ | |
存储温度 | -30℃ ~ +88℃干燥的环境 | |
电气参数：
输入电压 | 10-30VDC | |
空载电流 | ≤175mA（10VDC）； ≤137 mA（24VDC） | |
短路保护 | 有 | |
输出代码 | 二进制码 | |
通讯速率 | 100Mbit | |
接口周期 | ≥ 1ms | |
分辨率 | 单圈分辨率 | 最大 16 位可选 |
多圈分辨率 | 最大 14 位可选 | |
总分辨率 | 最大 30 位可选 | |
参数/功能 | 诊断与报警 | 编码器温度，运行时间，电压等可调用 |
速度反馈 | 可调用 | |
计数方向设置 | 可自由设置 | |
分辨率缩放 | 可自由设置 | |
电磁兼容性测试(EMC) | DIN EN 61000-6-2 | |
噪声测试 | EN 60068-2-64 | |
| 接口 | EtherNet/IP |
| Profil | CIP (通用工业协议) |
| 诊断 | Error and Warning Bits |
| 传输速率 | Boot-Loader, Round Axis, DLR, Velocity, Acceleration and Temperature values |
| 传输速率 | 100 Mbit |
| 接口周期时间 | ≥ 1 ms |
| 编程功能 | Resolution, time base and filter for velocity, preset, counting direction, parameter control priority, IP-Address |
| 输出驱动器 | Ethernet |
| 电源电压 | 10 – 30 VDC |
| 功耗 | ≤ 250 mA @ 10 V DC, ≤ 100 mA @ 24 V DC |
| 功耗 | ≤ 3 W |
| 启动时间 | < 15 s |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 95 years @ 40 °C |
| 技术 | 光学 |
| 单圈分辨率 | 16 位 |
| 分辨率 多圈 | 14 位 |
| 多圈技术 | 机械齿轮组（无需电池） |
| 精度 (INL) | ±0.0220° (14 – 16位), ±0.0439° (<13位) |
| 认证 认证/寿命 码制 码 | 二进制码 |
| 外壳防护等级 (轴) | IP65 |
| 外壳防护等级 (外壳) | IP54 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| 存储温度 | -40 °C (-40 °F) – +85 °C (+185 °F) |
| 湿度 | 98%相对湿度, 无凝结状态 |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂 |
| 法兰形式 | 夹紧法兰, ø 58 mm |
| 法兰材料 | 铝 |
| 轴的类型 | 实心轴, 单面平坦型轴, 长度 = 20 mm |
| 轴的直径 | ø 10 mm (0.39") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 最大轴负载 | Axial 40 N, Radial 110 N |
| 最小机械寿命 | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| 转子转动惯量 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| 摩擦力矩 | ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) |
| 最高机械速度 | ≤ 12000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 长度 | 80 mm (3.15") |
| 重量 | 370 g (0.82 lb) |
| 连接方向 | Radial+3x rotary switch |
| 接口 1 | M12, 母型, 4针, D码 |
| 接口 2 | M12, 公型, 4针, A码 |
| 接口 3 | M12, 母型, 4针, D码 |
