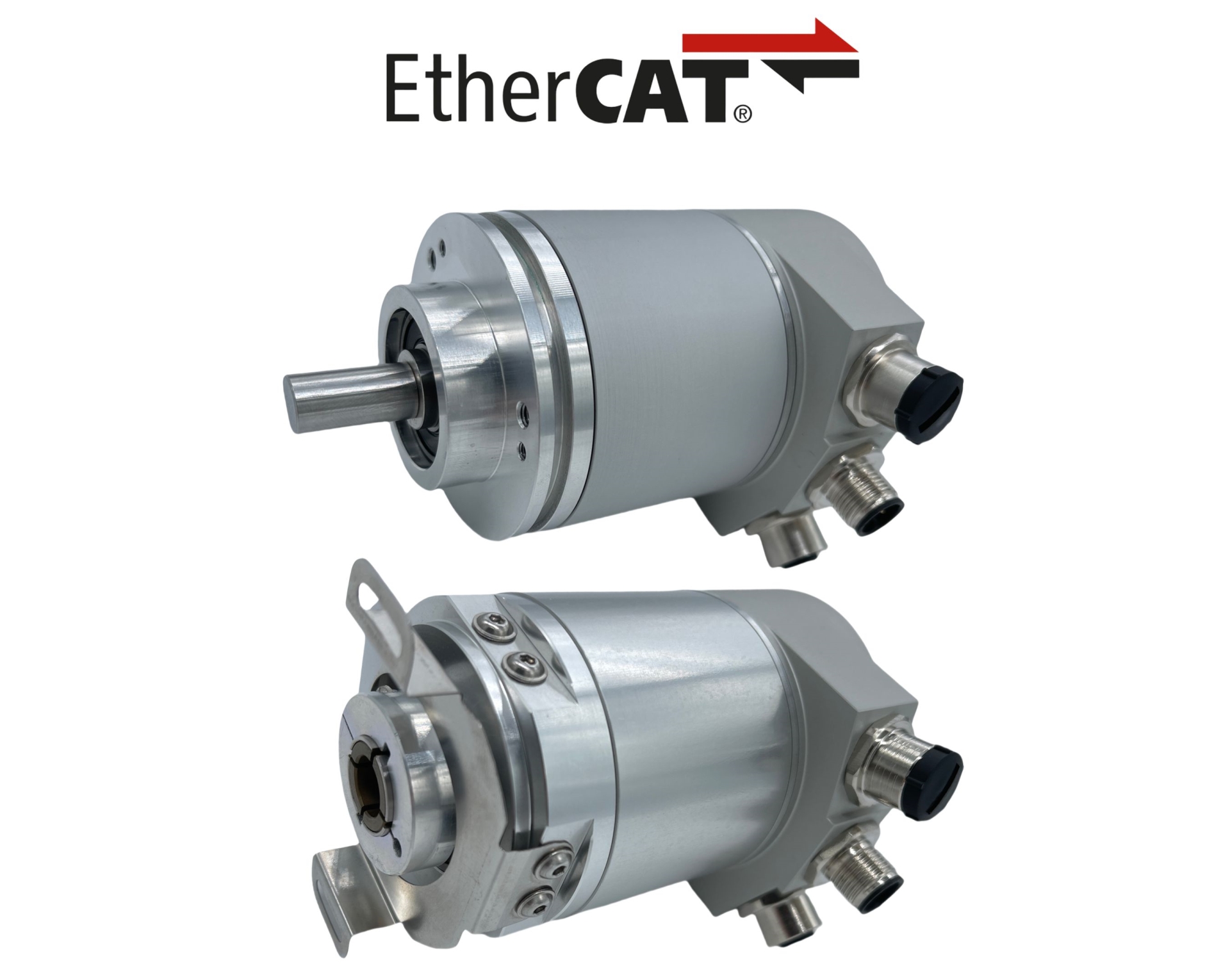

EtherCAT光电绝对值编码器 - AEECAT58-S/M系列，单圈采用光电采样原理结构，多圈光学齿轮组结构。 实心轴8~14可选，盲孔轴8~15可选。符合EtherCAT标准通讯报文，符合标准CiADS406V3.2.0，和以太网ETHERCAT®通信配置文件规范CiADS 301V4.2.0。可设置预置值，分辨率，每圈步数，圈数缩放，PRESET，计数方向，速度，工作时间计数器电源/启动，等
EtherCAT光电绝对值编码器 - AEECAT58-S/M系列，单圈采用光电采样原理结构，多圈光学齿轮组结构。 实心轴8~14可选，盲孔轴8~15可选。符合EtherCAT标准通讯报文，符合标准CiADS406V3.2.0，和以太网ETHERCAT®通信配置文件规范CiADS 301V4.2.0。可设置预置值，分辨率，每圈步数，圈数缩放，PRESET，计数方向，速度，工作时间计数器电源/启动，等
通信接口: EtherCAT
外壳直径：58 mm
轴直径：实心轴（6 mm、10 mm、12 mm）
轴直径：盲孔轴（6 mm、8 mm、10 mm、12 mm、15 mm）
法兰类型：（夹紧、同步），空心轴
每转步数: 最大 65536
最大圈数：16384
材质：外壳和法兰 - 铝；轴：不锈钢
连接方式: 快插接头, 线缆
轴负载：标准（轴向/径向，40N/110N）
防护等级: IP54、IP64、IP65、IP66
允许的机械速度：最大 6000 RPM
工作电压: 10-30 VDC
接口 EtherCAT
编程功能 分辨率，预置，计数方向，速度，PRESET，单圈型或多圈型访问模式，电子凸轮
传输速率 10 / 100 Mbit
接口周期时间 ≥ 62.5 μs
电源电压 10-30VDC
功耗 功耗≤ 230 mA @10 V DC, ≤ 100 mA @24VDC
功耗 ≤ 2.5 W
启动时间 < 250 ms
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
单圈分辨率 12位(4096)-16位(65536)
连续圈数 12位(4096)-14位(16384)
多圈技术 机械齿轮
单圈技术 光电感应原理
外壳防护等级 (轴) IP65/67
外壳防护等级 (外壳) IP66/IP67
工作温度 -40°C- 80°C
储存温度 -40°C-100℃
湿度 98%相对湿度, 无凝结状态
外壳材料 铝合金
外壳涂层 阴极防腐蚀防护 + 油漆喷涂
法兰材料 铝
轴的材料 不锈钢 V2A (1,4305; 303)
转子转动惯量 ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩 ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高机械速度 ≤ 2400 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
连接方向 径向
连接器 1 M12, 母型, 4针, D码
连接器 2 M12, 公型, 5针, A码
连接器 3 M12, 母型, 4针, D码
