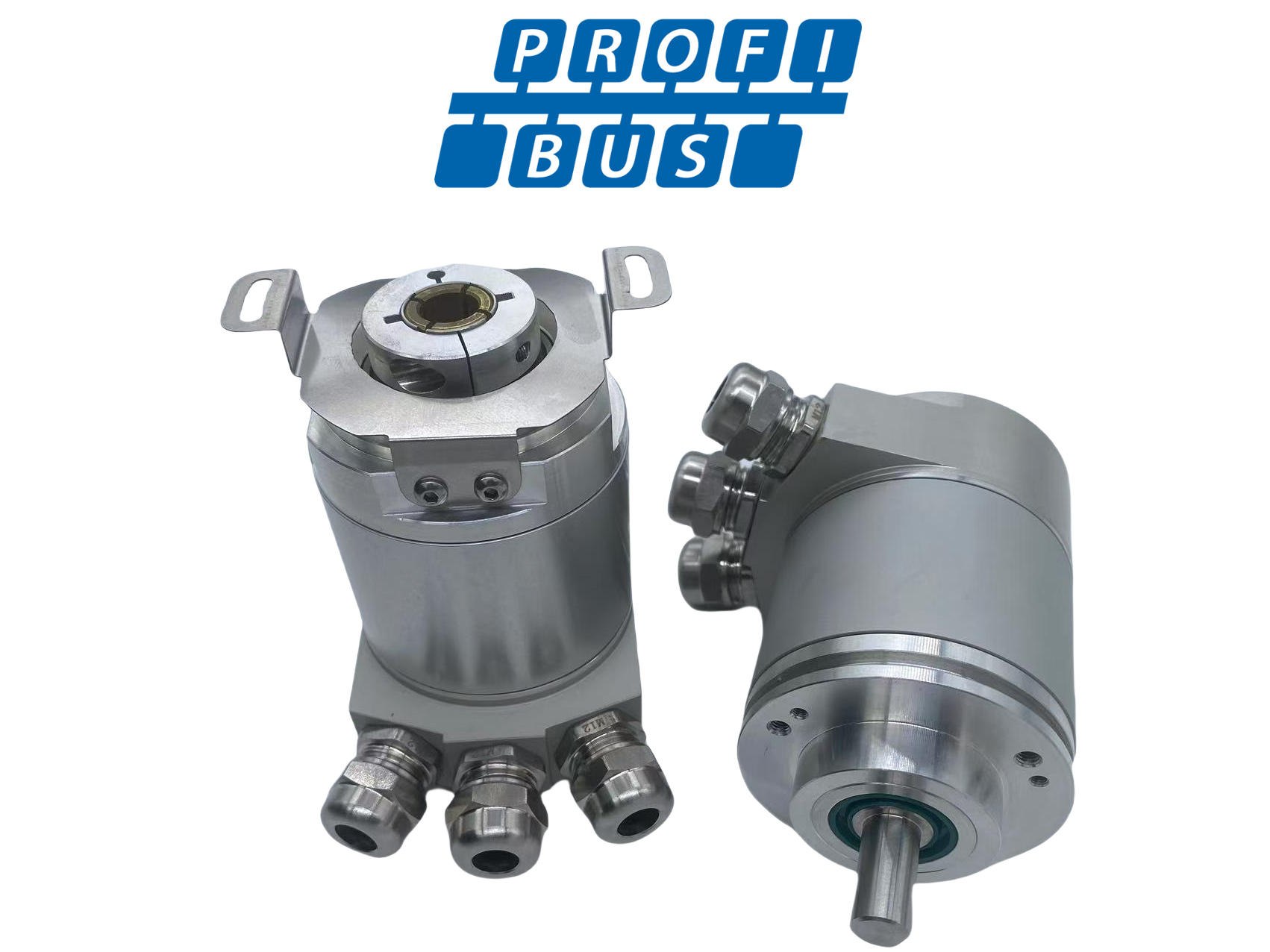

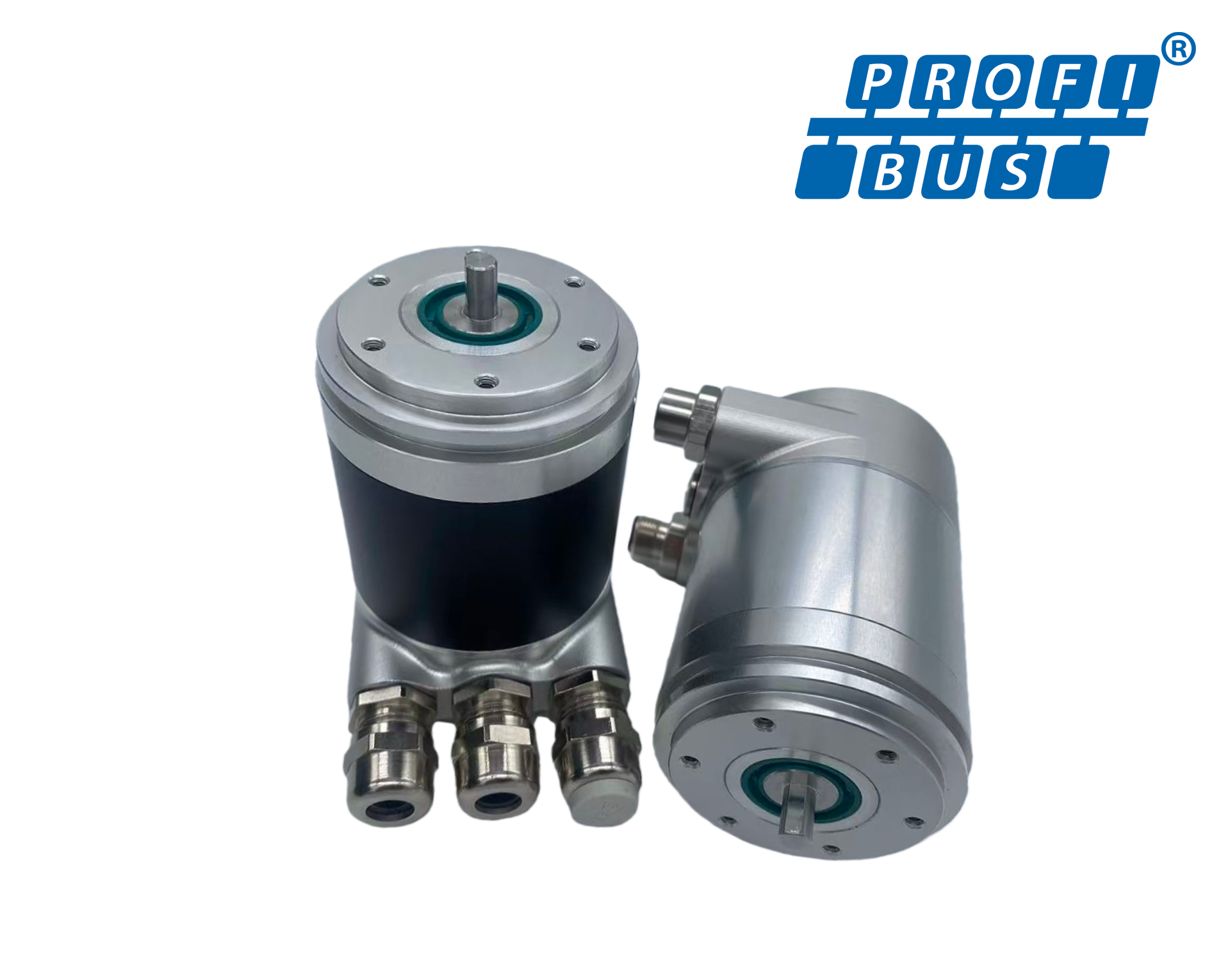

Profibus系统由一个或多个主控和一个或多个受控组成。经过总线线缆和总线插头连接。总线区段最多有32个现场设备组成。如果需要连更多设备，通过中继器（信号发大器）能连至更多的总线区段。在每个总线区段末端必须要有一个终端电阻器。若干受控可被一个主控操作，受控数量依赖于主控内存架构。Profibus系统最大配置可达126站点。控制系统的连接模块或PC接口卡通常可用来实现主控功能。典型的受控设备是传感器、促动器、换能器或显示单元。
Profibus系统由一个或多个主控和一个或多个受控组成。经过总线线缆和总线插头连接。总线区段最多有32个现场设备组成。如果需要连更多设备，可通过耦合器远程模块进行组态。在每个总线区段末端必须要有一个终端电阻器。若干受控可被一个主控操作，受控数量依赖于主控内存架构。Profibus系统最大配置可达126站点。控制系统的连接模块或PC接口卡通常可用来实现主控功能。典型的受控设备是传感器、促动器、换能器或显示单元。

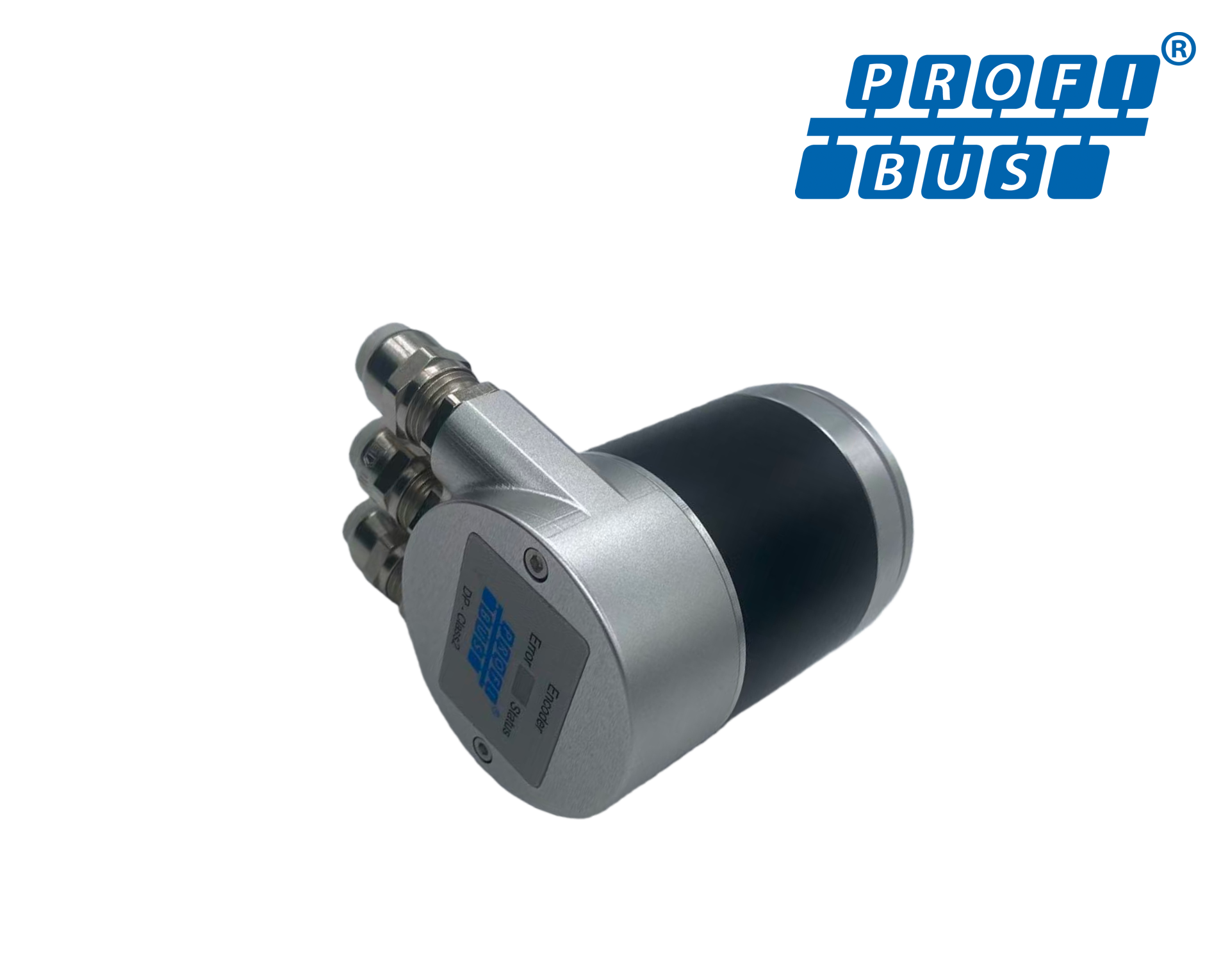

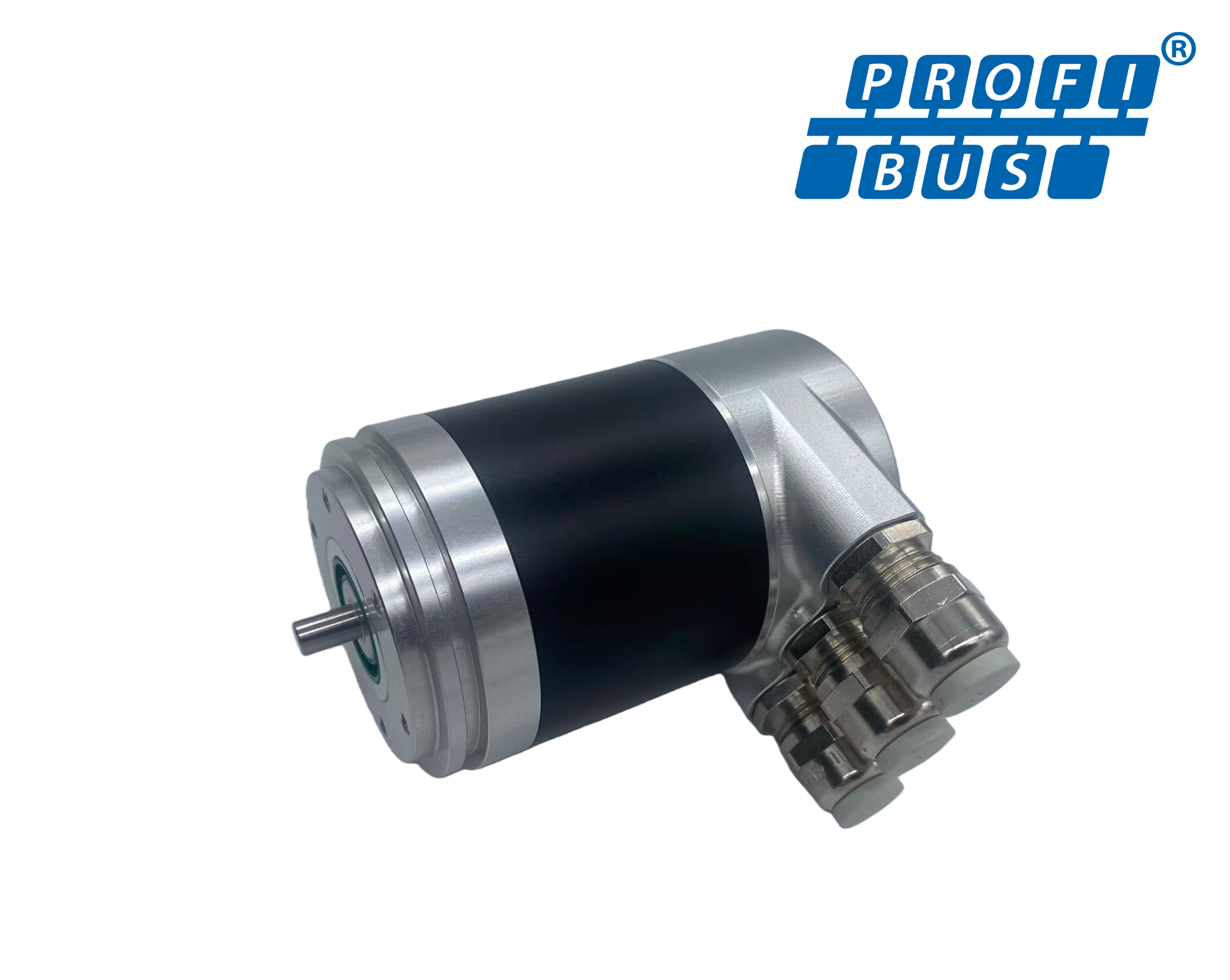

接口 Profibus(现场总线)
Profil DPV0, DPV1 和 DPV2 Class 2
编程功能 分辨率，传动系数（物理分辨率），诊断模式，两个限位开关，置位功能和计数方向
手动功能 地址选择开关0-99和终端电阻DIP开关（带有接线盒）
传输速率 ≤12M波特率
接口周期时间 ≥ 1 ms
输出驱动器 Profibus数据接口，光耦隔离
电源电压 10-30VDC
功耗 功耗≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
启动时间 < 250 ms
反极性保护 是
短路保护 是
EMC:发射干扰 DIN EN 61000-6-4
EMC:抗干扰 DIN EN 61000-6-2
单圈分辨率 12位(4096)-16位(65536)
连续圈数 12位(4096)-14位(16384)
多圈技术 机械齿轮
外壳防护等级 (轴) IP65/67
外壳防护等级 (外壳) IP66/IP67
工作温度 -40°C- 80°C
储存温度 -40°C-100℃
湿度 98%相对湿度, 无凝结状态
外壳材料 铝合金
外壳涂层 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂
法兰材料 铝
轴的材料 不锈钢 V2A (1,4305; 303)
转子转动惯量 ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩 ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高机械速度 ≤ 2400 1/min
耐冲击性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振动性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
连接方向 径向
连接器 1 M12, 母型, 4针, D码
连接器 2 M12, 公型, 5针, A码
连接器 3 M12, 母型, 4针, D码
