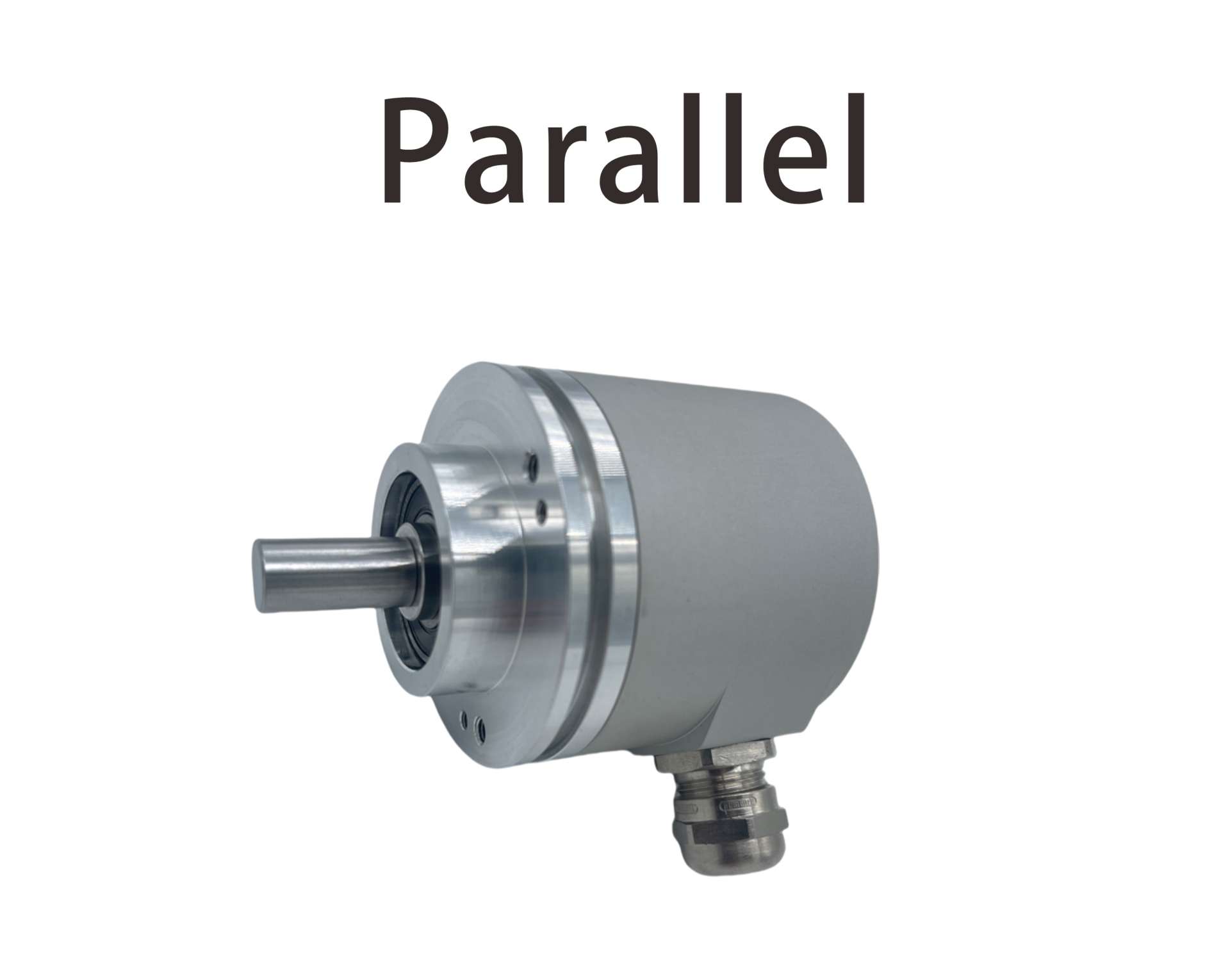

+Parallel并口绝对值编码器
+分辨率可更改 圈数和位数
+输出码制(二进制/格雷码/格雷余码/BCD码)
+输出特殊位(超速开关，限位值，置位，方向等)
| 接口 | 位并行（推挽） |
| 手动功能 | 测量旋转方向可以通过电缆或连接器进行设置 |
| 输出驱动器 | 推挽式 |
| 电源电压 | 10 – 30 VDC |
| 功耗 | ≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC |
| 功耗 | ≤ 1.5 W |
| 启动时间 | < 1 s |
| 建立时间 | 80 ms |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 22.3 年在40 ℃下 |
| 技术 | 光学 |
| 单圈分辨率 | 10 位，12位，13位，14位，16位 |
| 精度 (INL) | ±0.0220° (14 – 16位), ±0.0439° (<13位) |
| 检测信号 (默认值) | 顺时针旋转(面向轴)时，数值增加 |
| 认证 认证/寿命 码制 码 | 二进制码 |
| 外壳防护等级 (轴) | IP66/IP67 |
| 外壳防护等级 (外壳) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| 湿度 | 98%相对湿度, 无凝结状态 |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂 |
| 法兰形式 | 夹紧法兰, ø 58 mm |
| 法兰材料 | 铝 |
| 轴的类型 | 实心轴, 单面平坦型轴, 长度 = 20 mm |
| 轴的直径 | ø 10 mm (0.39") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 最大轴负载 | Axial 40 N, Radial 110 N |
| 最小机械寿命 | 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N) |
| 转子转动惯量 | ≤ 30 gcm² [≤ 0.17 oz-in²] |
| 摩擦力矩 | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| 最高机械速度 | ≤ 3000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6) |
| 长度 | 41,7 mm (1.64") |
| 重量 | 290 g (0.64 lb) |
| 连接方向 | 轴向 |
| 接口 | M23, 公型, 16针 |
